在通用工程塑膠類(lèi)尼龍應(yīng)該是被大家熟知的，盡管尼龍對(duì)于大家已經(jīng)耳熟能詳?shù)牧耍裉煨【幵谶@里還是要給大家說(shuō)說(shuō)幾種常用的改性尼龍的名稱(chēng)，在一些細(xì)節(jié)方面給大家更詳細(xì)的介紹，讓大家看到或者聽(tīng)到那幾種尼龍材料的時(shí)候不至于一臉茫然。

    尼龍屬于聚酰胺，在它的主鏈上有氨基。氨基具有極性，會(huì)因氫鍵的作用而相互吸引。所以尼龍容易結(jié)晶，可以制成強(qiáng)度很高的纖維。聚酰胺為韌性角質(zhì)狀半透明或乳白色結(jié)晶性樹(shù)脂，常制成圓柱狀料，作塑料用的聚酰胺分子量一般為1.5萬(wàn)～2萬(wàn)。

    在尼龍中添加玻璃纖維、增韌劑等共混材料的力學(xué)性能結(jié)果表明隨玻纖含量的增加，材料的拉伸強(qiáng)度、彎曲強(qiáng)度有大幅度的提高，沖擊力強(qiáng)度則較為復(fù)雜，增韌劑加入，材料的韌性大幅度的提高，添加30%～35%的玻纖，8%～12%的增韌劑材料的綜合力學(xué)性能最佳。

    尼龍經(jīng)過(guò)改性后可以提高的性能包括：阻燃、機(jī)械強(qiáng)度、抗低溫、耐磨，抗靜電，耐熱等等。目前，我國(guó)由于技術(shù)水平限制等原因，高性能尼龍材料大量依賴(lài)進(jìn)口，改性尼龍新品種自20世紀(jì)70年代形成產(chǎn)業(yè)化以來(lái)就一直處于較快發(fā)展的階段。

    用增強(qiáng)材料來(lái)提高尼龍性能，增強(qiáng)材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩(wěn)定性，剛性，機(jī)械性能（拉伸強(qiáng)度和彎曲強(qiáng)度），特別是機(jī)械性能提高明顯，成為性能優(yōu)良的工程塑料。玻璃纖維增強(qiáng)尼龍有長(zhǎng)纖強(qiáng)和短纖維增強(qiáng)尼龍兩種。

    在PA加入30%的玻璃纖維，PA的力學(xué)性能、尺寸穩(wěn)定性、耐熱性、耐老化性能明顯明顯提高，耐疲勞強(qiáng)度是為增強(qiáng)的2.5倍。GFR-nylon在尼龍樹(shù)脂中加入一定含量的玻璃纖維進(jìn)行增強(qiáng)而得到的塑料（FR-PA)。可分為用包覆法制得的長(zhǎng)玻璃纖維增強(qiáng)尼龍（纖維和塑料顆粒等長(zhǎng)，一般約10mm）和以短切纖維經(jīng)混煉，或連續(xù)纖維導(dǎo)入雙螺桿擠出機(jī)連續(xù)剪切混煉制得的短玻璃纖維增增強(qiáng)尼龍（玻纖長(zhǎng)度約0.2～0.7mm）。

尼龍（PA66）具有優(yōu)良的耐磨性、耐熱性及電性能，機(jī)械強(qiáng)度高，能自熄，尺寸穩(wěn)定性良好，廣泛用于汽車(chē)工業(yè)產(chǎn)品、紡織產(chǎn)品、泵葉輪和一級(jí)精密工程部件。

在零部件方面：

①超韌尼龍

超韌尼龍是一類(lèi)具有很強(qiáng)抗沖擊韌性的尼龍。其特點(diǎn)是在干燥或低溫狀態(tài)下沖擊強(qiáng)度比普通尼龍高十倍以，同時(shí)還保留尼龍的特性，通常由尼龍6或尼龍66為基材，采用接枝共聚形成的接枝聚合體。超韌尼龍大都以尼龍6或尼龍66為基材，用聚烯烴彈性體與之慘混，為提高兩熱者的相容性，采用熱接枝法將富馬酸或馬來(lái)酸酐接枝到EPDM彈性體上，這樣彈性體上的羧基與尼龍上的氨基反應(yīng)，形成接枝聚合體。相容劑添加量為15%左右。用雙螺桿擠出機(jī)混煉，使分散相粒徑在0.1～3微米范圍，擠出造粒。

②阻燃增強(qiáng)尼龍

阻燃增強(qiáng)尼龍fire-retardant reinforced nyylon是以尼龍樹(shù)脂為基料，添加玻璃纖維（亦可添加其他纖維）和阻燃劑出機(jī)混煉擠出制得的塑料。

③玻纖增強(qiáng)尼龍

玻纖增強(qiáng)尼龍材料是在尼龍樹(shù)脂中加入一定量的玻璃纖維進(jìn)行增強(qiáng)而得到的塑料。玻纖增強(qiáng)尼龍具有非常優(yōu)越的綜合性能，應(yīng)用于汽車(chē)行業(yè)、機(jī)械行業(yè)、辦公設(shè)備。

與純尼龍相比，增強(qiáng)尼龍機(jī)械強(qiáng)度、剛性、耐熱性、耐蠕變性和耐疲勞強(qiáng)度大幅度提高，伸長(zhǎng)率、模塑收縮率、吸濕性、耐磨性下降，性能主要決定于纖維與樹(shù)脂的黏合強(qiáng)度、含量長(zhǎng)徑比和取向度，可注塑和擠出成型，用于汽車(chē)、機(jī)械、化工等領(lǐng)域制造耐熱受力結(jié)構(gòu)塑料。

這種復(fù)雜結(jié)構(gòu)的塑料化，在減輕重量的同時(shí)有效延長(zhǎng)了零部件的壽命。 目前，高強(qiáng)度高剛性尼龍的市場(chǎng)需求越來(lái)越大，新的增強(qiáng)材料如碳纖維增強(qiáng)尼龍將成為重要品種，尤其是在汽車(chē)發(fā)動(dòng)機(jī)、機(jī)械部件和航空設(shè)備部件方面。

在產(chǎn)品開(kāi)發(fā)方面：

主要以高性能尼龍PA6/66、增韌尼龍、納米尼龍、無(wú)鹵阻燃尼龍為主導(dǎo)方向；在汽車(chē)部件、電器部件開(kāi)發(fā)取得了重大發(fā)展，尤其在汽車(chē)輕量化應(yīng)用方面，發(fā)動(dòng)機(jī)周?chē)运艽鷦偧验_(kāi)始廣泛采用尼龍，尤其進(jìn)氣歧管用高流動(dòng)改性尼龍已經(jīng)商品化。

尼龍合金化將成為改性工程塑料發(fā)展的主流，尼龍合金化是實(shí)現(xiàn)尼龍高性能的重要途徑，也是制造尼龍專(zhuān)用料、提高尼龍性能的重要手段。通過(guò)摻入其他高聚物，改善尼龍的沖擊強(qiáng)度、提高制品的尺寸穩(wěn)定性，以及耐熱性和耐磨性等，從而適應(yīng)不同的用途。

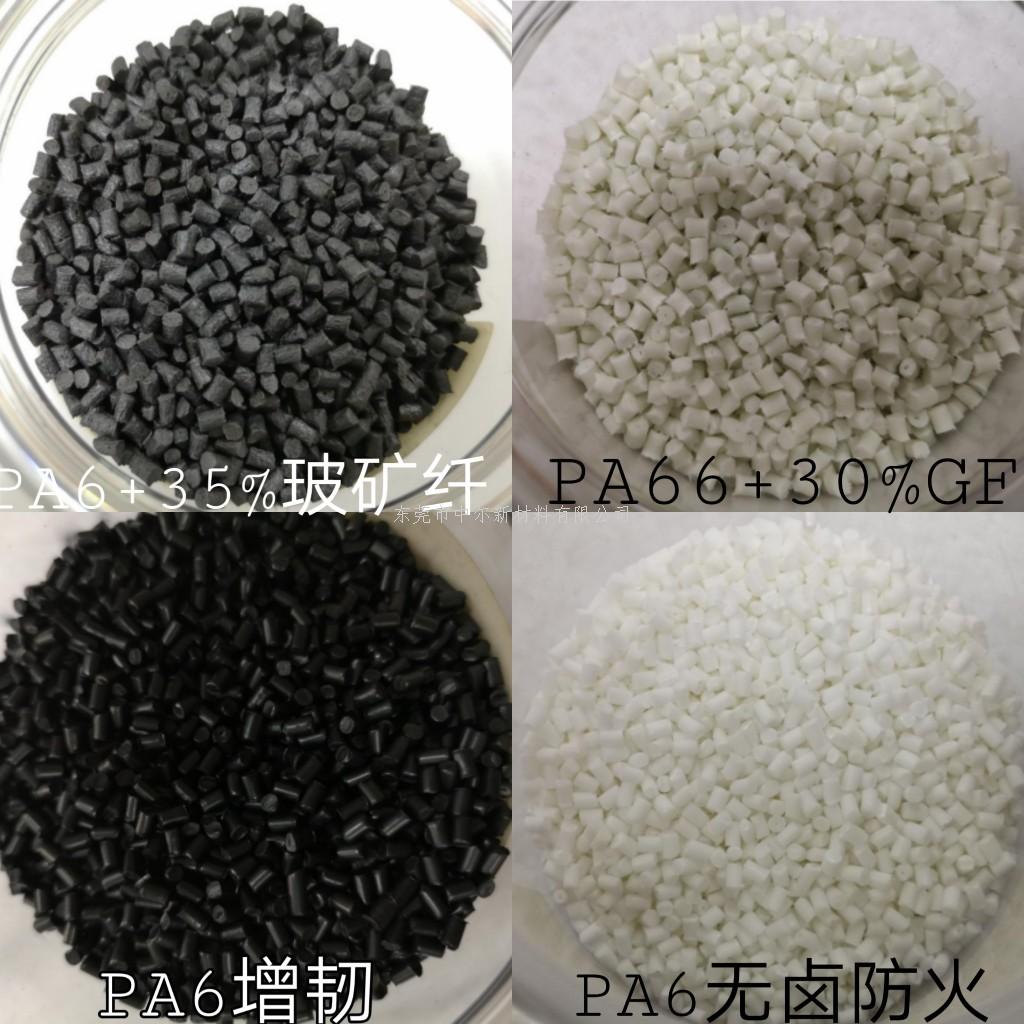

    最后我們總結(jié)一下，常用的幾款改性尼龍呢有應(yīng)用在零部件方面的超韌尼龍、阻燃增強(qiáng)尼龍、玻纖增強(qiáng)尼龍，以及應(yīng)用在產(chǎn)品開(kāi)發(fā)方面的高性能尼龍、增韌尼龍、納米尼龍、無(wú)鹵阻燃尼龍，而尼龍合金化的發(fā)展也讓人不容小覷，順應(yīng)潮流，中爾也在致力于更多新型尼龍的研究與生產(chǎn)，歡迎廣大新老客戶前來(lái)定制！
